详细说明：
1.主要用途与使用范围：

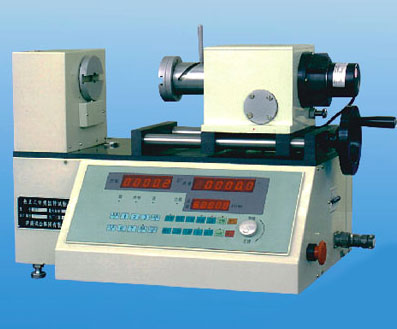

本试验机主要是对各种扭转弹簧，蜗卷弹簧做扭转试验，在一定的转角下测定弹簧的扭矩，或在一定的扭矩下测定弹簧的转角，也可用于其它弹性元件和磨擦机构的扭转试验。主要适用于弹簧制造厂，电器制造厂，动力机械厂，大专院校及科研等单位使用。
2.主要规格、技术参数和技术指标：
|
序号 |
项 目 名 称 |
规 格、参 数 及 指 标 |
|
1 |
产品型号 |
TNS-S5000 |
TNS-S2000 |
TNS-S1000 |
TNS-S500 |
|
2 |
最大试验扭矩MN
（Ｎmm） |
5000 |
2000 |
1000 |
500 |
|
3 |
扭矩最小读数值 （Ｎmm） |
0.5 |
0.2 |
0.1 |
0.05 |
|
4 |
扭矩精确测量范围（Ｎmm） |
500-5000 |
200-2000 |
100-1000 |
50-500 |
|
5 |
扭转角最大读数值( o
) |
9999.9 |
|
6 |
扭转角最小读数值( o
) |
0.1 |
|
7 |
扭矩盘间最大距离（mm） |
≥160 |
|
8 |
扭矩示值相对误差 |
≤±1.0% |
|
9 |
扭矩示值重复性相对误差 |
≤1.0% |
|
10 |
工作电压(v) |
AC220V±10% |
3.工作条件:
试验机在下列条件下正常工作:
(1)在室温20±10 ℃ 范围内,相对湿度≤80%;
(2)在稳固的基础上放置;
(3)在周围无振动,无腐蚀性介质和无强电磁场干扰的清洁的环境中;
(4)电源电压的波动范围不应超过额定电压的±10%。
4.结构特征与工作原理:
本试验机由机械加力、传感器扭矩检测、光电编码器转角显示、机座等部分组成。 |
