详细说明：
一、概述
随着国内工业技术的发展，越来越多的行业已经开始执行《金属夏比冲击试验方法》该标准对试样要求相当严格，所以在整个试验过程中，试样的加工是否合格会直接影响最终的试验结果。如果试样加工质量不合格，那么其试验结果是不可信的，特别是试样缺口的微小变化可能会引起试验结果的巨大陡跳，尤其是在试验的临界值时，会引起产品的合格或报废两种截然相反的不同结局。为保证试样缺口的合格，其质量检验是一个重要的控制手段，目前，用光学投影放大检验是唯一切实可行的方法。

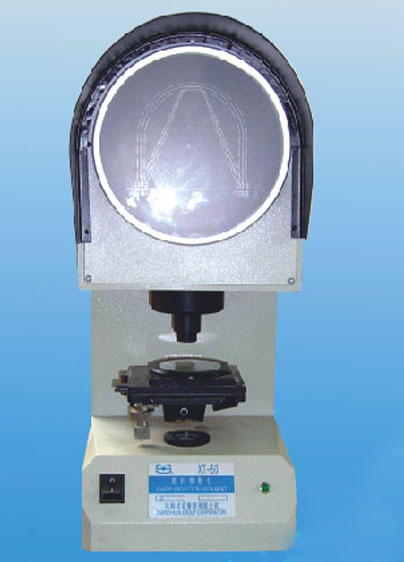

XT-50型冲击试样投影仪是我公司根据广大用户的实际需要和GB/T299-1994《金属夏比冲击试验方法》中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。
二、工作原理：
本投影仪光源发出的光线经聚光镜照射到被测物体，再经物镜将被照射物体放大的轮廓投射到投影屏上。
根据需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影仪上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方位一致。
三、主要参数：
1.投影屏直径：180mm
2.工作台尺寸：
方工作台尺寸： 110×125mm
圆工作台直径： 90mm
工作台玻璃直径： 70mm
3.工作台行程：
纵向： ±10mm
横向： ±10mm
升降： ±12mm（无刻度）
4.工作台转动范围： 0~360°（无刻度）
5.仪器放大倍率： 50X
物镜放大倍率： 2.5X
投影物镜放大倍率： 20X
6.光源（卤钨灯）： 12V 100W
7.电源： 220V 50Hz
8.外形尺寸： 515×224×603mm（长×宽×高）
9.重量： 约18Kg |
