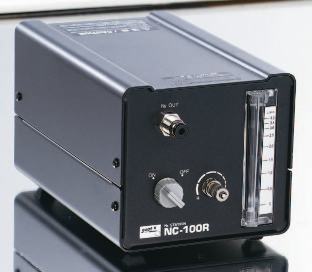

氮气发生器与控制器一体化的小型氮气调节箱。
内设调节器，能输出稳定的气压（0.15MPa）。
可与RX-802ASPH、RX-711ASPH上下摆放，节省空间。 |
|
|
 |
|
|
|
|
|
|
|
|
 |
|
氮气分离构造图
采用特殊的分离膜，分离来自压缩机等的氮气。不需要氮气瓶。 |
|
|
|
|
|
 |
|
氮气发生浓度(基于弊社的测定方法) |
| |
| MPa\L/min |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
| 0.3 |
98.7 |
96.6 |
94.5 |
92.0 |
90.8 |
89.7 |
88.5 |
87.5 |
| 0.5 |
99.8 |
99.2 |
98.0 |
96.8 |
95.7 |
94.8 |
93.8 |
92.6 |
| 0.7 |
99.9 |
99.7 |
99.2 |
98.3 |
97.7 |
97.1 |
96.3 |
95.4 |
|
| |
| |
|
 |
|
过滤器设置
对于压缩机内没有进行气压管理、净化的空气,需要配置过滤器。 |
| |
|
型 号
|
NC-100R
|
|
控制气体 |
空气
|
|
输入气压 |
0.3〜0.7MPa
|
|
输入气体温度 |
5〜50℃
|
|
氮气发生浓度 |
99.5%以上(0.7MPa，0.5升/分)
|
|
建议氮气发生流量 |
1.0升/分
|
|
最高使用温度 |
60℃
|
|
流量计 |
0.5〜4.0升/分
|
|
尺寸 |
185(L)×118(W)× 112(H)mm(不含突起部分)
|
|
重量 |
约2kg
|
|
管径 |
输入 |
直径φ6mm
|
| 输出 |
直径φ4mm
|
|
| |
|
