●最新设计抗菌硅胶手柄。●快速升温至设定温度。●温度校正旋钮,以便焊嘴或发热芯交换后,温度校对用。 |
|
|
 |
|
|
|
|
|
|
|
|
漏电电流/配绝缘电阻测定端子 |
|
|
|
PX-601系列 装有简单测定绝缘电阻的测定端子。精密电子焊锡、安心作业。 |
|
|
|
 |
|
|
|
漏电电流/绝缘电阻测定方法
PX-601系列 装有简单测定绝缘电阻的测定端子。精密电子焊锡、安心作业。
漏电电流/绝缘电阻测定方法

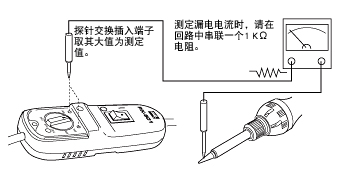

如图所示,电流计(或绝缘电阻计)中两个测针,其中一个探针与焊嘴接触,另一个探针则插入PX-601的绝缘电子端子,取其大值。
测定漏电电流时,请在回路中串联一个1kΩ的电阻。(依据电器产品安全法)。 |
|
 |
| |
|

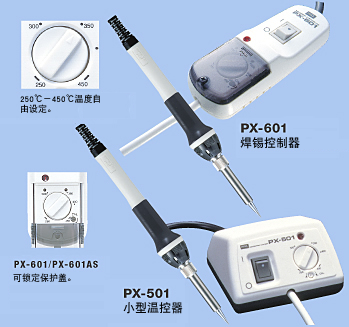

PX-501AS / PX-601AS |
|
|
|
 |
| |
|
本产品采用了高绝缘、防静电材料制造。请放心使用。 |
|
|
|
|
|
型 号
|
PX-501
|
PX-601
|
|
PX-501AS
|
PX-601AS
|
|
额定电压 |
110V, 220V AC 50/60Hz
|
|
耗电量 |
85W
|
|
电烙铁电压/功率 |
110V, 220V AC / 80W
|
|
温度设定范围 |
250—450ºC
|
250—450ºC
|
|
发热芯 |
陶瓷发热芯
|
|
温度控制方式 |
传感器反馈( ON-OFF控制)
|
|
绝缘电阻 (500V DC) |
100MΩ以上
|
|
尺寸 |
电烙铁 |
全长195mm
|
| 本体 |
85(L)×100(W)×57(H)mm
|
130(L)×48(W)×31(H)mm
|
|
重量 |
电烙铁 |
41g(除电源线)
|
| 本体 |
266g(除电源线)
|
75g(除电源线)
|
|
Ripple Temp. without Load |
±3ºC
|
|
漏电电压 |
0.1mV以下
|
|
地线电阻 |
0.3Ω以下
|
|
电烙铁至控制器线长 |
1.2m
|
|
电源线长 |
1.5m (3芯、带地线插头)
|
|
插座插头 |
110V AG 220V CG BS
|
|
|
|
|
交换配件/选购配件 |
|
|
|
 |
| |
| |
| 交换配件 |
| |
 |
PX-501/601用发热芯 |
PX-60H 100V
(110V) |
|
|
螺母 |
TQ-77NUT |
|
|
发热芯护套 |
PX-60HP |
|
| |
|
