－－AR-022系列－－
|
|
|
|
|
AR-022M |
 |
| |
|
由于是分离型，可以把空气罐放在下面进行铆接；通过采用旋转结构，可以自由地进行上下的转动、及左右的旋转；手臂不易疲劳，使用寿命也得到提高。有益环保的无冲击和无噪音功能；19mm的大行程，对4.8mm 以内的任何材质的铆钉均可进行强力铆接；附属长度为2m的小口径，径而软的油压管；油压油从油罐向机器自动供给，因此无需维护。 |
|
| |
|
可使用的铆钉Φmm |
最大工具拉伸力 |
最大行程 |
所需气压 |
每根铆钉所 |
重量 |
使用卡爪 |
|
2.4 |
3.2 |
4.0
|
4.8 |
6.4 |
N(kgf) |
mm |
MPa(kgf/cm2) |
需的空气量 |
kg |
|
○ |
○ |
○ |
○ |
— |
8825(900) |
19.0
|
0.49～0.59
（5.0～6.0） |
4.6L/铆钉 |
0.9 |
超硬质中号 |
|
※重量为头部的重量
对于手掌相对较小的女性来说也易于持握的设计，即使进行长时间作业，也不易疲劳的紧凑型。 |
| |
| |
|
－－ARV-022系列－－ |
|
|
|
|
ARV-022M
附带吸引排出装置 |
 |
| |
由于是分离型，可以把空气罐放在下面进行铆接；通过采用旋转结构，可以自由地进行上下的转动、及左右的旋转；手臂不易疲劳，使用寿命也得到提高。有益环保的无冲击和无噪音功能；19mm的大行程，对4.8mm 以内的任何材质的铆钉均可进行强力铆接；附属长度为2m的小口径，径而软的油压管；油压油从油罐向机器自动供给，因此无需维护。
由于通过气压将铆钉头吸附在管口，因此无论面向哪一方向，铆钉都不会掉落，可以单手进行作业。切断的轴被强制性地收集到铆钉槽中，因此有助于车间的美化及作业的安全。 |
|
| |
|
可使用的铆钉Φmm |
最大工具拉伸力 |
最大行程 |
所需气压 |
每根铆钉所 |
重量 |
使用卡爪 |
|
2.4 |
3.2 |
4.0
|
4.8 |
6.4 |
N(kgf) |
mm |
MPa(kgf/cm2) |
需的空气量 |
kg |
|
○ |
○ |
○ |
○ |
— |
8825(900) |
19.0
|
0.49～0.59
（5.0～6.0） |
100L/分钟 |
1.3 |
超硬质中号 |
|
| |
| |
|
－－ARV-025系列－－ |
|
ARV-025M
附带吸引排出装置 |
 |
| |
由于是分离型，可以把空气罐放在下面进行铆接；通过采用旋转结构，可以自由地进行上下的转动、及左右的旋转；手臂不易疲劳，使用寿命也得到提高。有益环保的无冲击和无噪音功能；19mm的大行程，对4.8mm 以内的任何材质的铆钉均可进行强力铆接；附属长度为2m的小口径，径而软的油压管；油压油从油罐向机器自动供给，因此无需维护。
最适合在生产线中进行向下作业的坚型铆接机。由于通过气压将铆钉吸附在管口，因此不会向下掉落。切断
的轴通过短管被强制性地收集起来，因此有助于车间的美化及作业的安全。 |
|
|
|
|
可使用的铆钉Φmm |
最大工具拉伸力 |
最大行程 |
所需气压 |
每根铆钉所 |
重量 |
使用卡爪 |
|
2.4 |
3.2 |
4.0
|
4.8 |
6.4 |
N(kgf) |
mm |
MPa(kgf/cm2) |
需的空气量 |
kg |
|
○ |
○ |
○ |
○ |
— |
8825(900) |
20.0
|
0.49～0.59
（5.0～6.0） |
100L/分钟 |
0.9 |
超硬质中号 |
|
|
※重量为头部的重量 |
| |
| |
|
－－ARV-015系列－－ |
|
|
|
|
ARV-015S |
| |
|
狭窄型：最适合在生产线中进行向下作业的坚型铆接机。由于通过气压将铆钉吸附在管口，因此不会向下掉落。切断的旋转轴基于槽式软管被强制性地收集起来，因此有助于车间的美化及作业的安全。经常使用3.2mm以下的铆钉时请选择015S。 |
|
| |
|
可使用的铆钉Φmm |
最大工具拉伸力 |
最大行程 |
所需气压 |
每根铆钉所 |
重量 |
使用卡爪 |
|
2.4 |
3.2 |
4.0
|
4.8 |
6.4 |
N(kgf) |
mm |
MPa(kgf/cm2) |
需的空气量 |
kg |
|
○ |
△ |
— |
— |
— |
2942(300) |
14.0
|
0.49～0.59 （5.0～6.0） |
60L/分钟 |
1.4 |
小号 |
|
|
※△不能用于拉不锈钢材质铆钉,只可拉铝、铁材质铆钉。 |
|
|
|

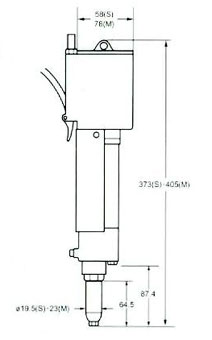

ARV-015M
|
 |
| |
|
狭窄型：最适合在生产线中进行向下作业的坚型铆接机。由于通过气压将铆钉吸附在管口，因此不会向下掉落。切断的旋转轴基于槽式软管被强制性地收集起来，因此有助于车间的美化及作业的安全。经常使用3.2mm以下的铆钉时请选择015S。 |
|
| |
|
可使用的铆钉Φmm |
最大工具拉伸力 |
最大行程 |
所需气压 |
每根铆钉所 |
重量 |
使用卡爪 |
|
2.4 |
3.2 |
4.0
|
4.8 |
6.4 |
N(kgf) |
mm |
MPa(kgf/cm2) |
需的空气量 |
kg |
|
○ |
○ |
○ |
△ |
— |
7845(800) |
16.0
|
0.49～0.59 （5.0～6.0） |
100L/分钟 |
1.7 |
中号 |
|
|
※△不能用于拉不锈钢材质铆钉,只可拉铝、铁材质铆钉。 |
|
|
|
|
|
－－AN-200系列－－ |
|
AN-200A |
 |
|
|
|
单手柄操作快速且切实地铆接M4-M10的孔螺母；通过附带刻度的螺母可简单地调整行程及进行心轴更换；只需一个供油器就可以进行油压油的补给；附带单手柄反转杆。增加了可靠性的小型化的机身，同时其强力电机的耐用性超群且维护保养十分方便。并且作业噪音降低（85db）。初次使用者也可以正确、简单地进行作业。而且，作业速度为电子螺母机的2倍。 |
|
|
|
