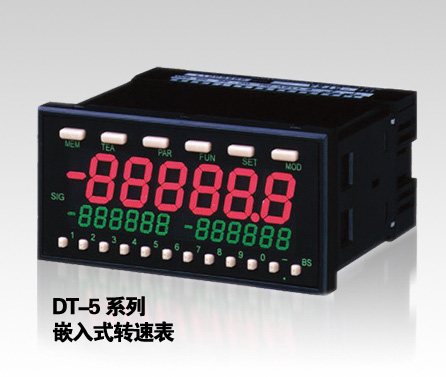

日本新宝SHIMPO DT-5系列 嵌板式旋转速度表简介:
★ 接受下列模块: DOP-FV (电压/电流输出), DOP-CP
(3倍继电器输出), DOP-SD (RS232C/Mitutoyo 输出), DOP-BC
(BCD 输出)。
★ 装配简单 — 不需要支架、螺丝等工具。
★ 电压变化范围大。
★ 抵抗外界电子干扰。
★ 通过面板的隔膜按钮可编程参数和功能。
★ 接受多种输入、输出模块。
★ 不用记住数学公式。
★ 高精度。
★ 自检功能。 |
| |
| 日本新宝SHIMPO DT-5系列 嵌板式旋转速度具体参数: |
| |
|
显示范围 |
0.0000 - 9.9999, 0.000 - 99.999,
0.00 - 999.99, 0.0 - 9999.9, 0 -
99999 |
|
测量范围 |
10 - 99,999 RPM (at 1 p/r), 0.2 -
30,000 RPM (at 60 p/r) |
|
精度 |
±0.008% ± 1位 |
|
显示更新时间 |
0.25,0.5,1,2,4,8,16秒（可选） |
|
时间基数 |
由一个4.194304 MHz的晶体控制 |
|
显示 |
5位0.56" (14.2 mm)高亮LED |
|
P/R输入个数 |
1 to 9,999（可编程） |
|
输入信号特性 |
正弦波最大频率10kHz,方形波最大频率30kHz,接点闭合，最大频率20Hz,
最小20微秒开启集电器 |
|
输入信号振幅 |
正弦波（0.3 - 30 VP-P，按照频率），方形波 LO：0
-1.5 V, HI: 4 - 30 V |
|
输入阻抗 |
10KΩ，只用于电磁式拾波器，旋转译码器和接近开关 |
|
传感器电源 |
12 VDC ± 5 % (50 mA max.) |
|
电压要求 |
85 - 264 VAC (50/60 Hz) (9-35 VDC at
1W 同样可用) |
|
电量消耗 |
1W (使用可选模块时为5W ) |
|
环境温度 |
32oF - 113oF ( 0oC - 45oC ) |
|
重量 |
0.55 lb (250 g) |
|
尺寸 |
3.46"L×.78"W×1.89"H (88mm×96mm×48mm) |
|
保修期 |
1年 |
|
可选附件 |
传感器，模块 |
|
|
