电阻图样:

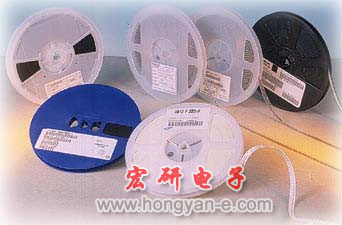

  SMD贴片电阻:

  精密型金属膜电阻器:

　

随着电子设备之发展其构成之零件亦趋向小型化、轻型化及耐用化等趋势。电阻在高温下工作，要有长期之安定性、稳定性，电阻的皮膜单位面积就要负载较高之电力，以适其工作之要求，而金属氧化皮膜电阻器就是合适的电阻。

   线绕电阻器 (KNP)、无感性线饶电阻器(KNPN):

将电阻线饶在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀之不燃性涂料，保护而成。其特点如下：耐热性优、温度系数小、质轻、耐短時间过负载、低杂音、阻值经年变化小。无感性饶线电阻器 (NKNP) 有着饶线电阻器 (KNP) 基本特性，加上低电感量的优点。

   水泥型饶线电阻器 (SQ):

　

将电阻线饶于无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀之材料保护固定而成。水泥型电阻是把电阻体放入方形瓷器框內，用特殊不燃性耐热水泥充填密封而成。具有耐高功率、散热容易、稳定性高等特点。
