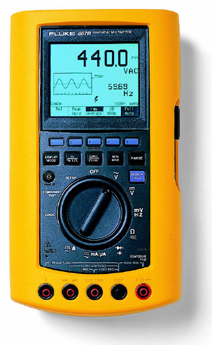

867B系列图形多用表
|
|
867B图形多用表结合高性能的数字多用表和先进的图形显示及记录功能。可以方便地进行高准确度测量，波形显示和趋势绘图。其主要特征包括：
● 0.025%的基本直流准确度
●
真有效值交、直流电压、电流、电阻、电容、通断、频率、占空比、脉宽、周期和dB测量。
●
大屏幕、高亮度同时显示波形和多个读数，波形显示从DC到1MHz带宽，可以清晰观察噪音信号。
● 光电隔离RS-232接口用于打印和与计算机通讯。Fluke
View?860软件用于数据下载，文档制作、分析和存储。
●
趋势绘图可以以1秒到15分钟的间隔进行采样并绘图，从而对高分辨率数表读数进行长达30小时的监测和记录。
●
元件测试用于在线检查电阻、电容、半导体等元件的特征而不需将其拆卸下来。
●
逻辑测试显示数字电路的工作情况，帮助迅速隔离数字电路的故障，如总线问题、电路被强制拉高或拉低等。
|
|
技术指标
|
功能
|
量程和分辨率
|
最好准确度
|
|
867B
|
| VDC
|
300.00mV, 3.000V,
30.000V, 300.00V,
1000.0V |
±(0.025%+2) |
| VAC
|
300.00mV, 3.0000V,
30.000V, 300.00V,
1000.0V |
±(0.5%+4) |
|
ADC |
300.00μA, 3000.0μA |
±(0.1%+2) |
|
30.000mA, 300.00mA,
3.000A, 10.000A |
±(0.05%+15) |
|
AAC |
300.00μA, 3000.0μA |
±(0.75%+10) |
|
30.000mA, 300.00mA,
3.000A, 10.000A |
±(0.75%+10) |
| 电阻
|
300.00Ω, 3.0000kΩ,
30.000kΩ, 300.00kΩ,
3.0000MΩ, 30.000MΩ
|
±(0.7%+2) |
| 电容
|
10000pF, 0.1000μF,
1.000μF, 10.00μF,
100.0μF, 1000μF, 10000μF
|
±(1.9%+2) |
| dB/dBm
|
2-1200Ω References |
±0.5dB |
|
频率 |
1000.0Hz, 10.000kHz,
100.00kHz, 1.0000MHz,
2.0000MHz |
±(0.05%+1) |
|
10.000MHz |
±(0.05%+1) |
|
交流带宽 |
|
300kHz |
| |
尺寸：246.4mm长×137.2mm宽×69.9mm高
|
| |
重量：不带电池1.1kg,带电池1.4kg
|
|
订购信息
随机附件包括：
TL70A测试线和用户手册
867B包括BP 7217充电电池
可选附件参见"通用附件"一章
三年保修
|
