F41B功率及谐波分析仪
|
|
可能您对您的供电质量一无所知，那么现在您就可以利用一个极易使用的仪器来检测您的电力质量如何了。Fluke公司的F39和F41B是专门为电力系统的维护而设计的仪器。它将数字表技术和示波器技术完满结合起来。您可以用该仪器监测您的电力系统从而迅速方便地获得各种关键信息，如电压和电流的真有效值，谐波情况，功率以及各种功率因数。F39/F41B为手持便携式仪器，电池供电，坚固耐用，一、二个按键就可以完成各种测试。9个屏幕的显示可以提供您所需的全部信息。F41B可以将测试结果存储起来，并随机提供软件，可以让您轻而易举地在PC机上对数据进行观察及文件备案。所以F39/F41B是各个供电部门、配电部门以及用电部门进行电力管理，质量监测的必备仪器。
省略计算
对三相三线制平衡负载，F39和F41B可以从简单的单相测量中给出三相结果。单相测量的简单连线如图所示，选择3相、3C
watts显示。

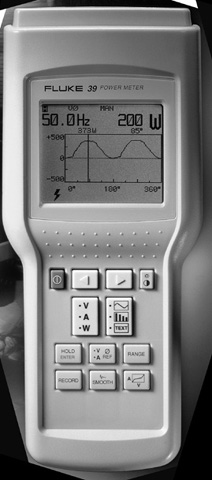

F39功率谐波表
●
测量单相或三相三线制平衡三相的功率及功率因数
●
测量真有效值电压和电流
●
屏幕显示波形、谱图和数值
●
额定电压达600V;满足IEC6
1010-1安全标准
●
单键操作，不需菜单
●
显示高至31次谐波分量
●
最大、最小和平均值记录
●
电池工作
●
带有背景灯
● 防水
F41B功率谐波分析仪
●
覆盖全部F39的功能
●
存储多达8个完整测量的数据
●
串行接口连接打印机或PC机
●
随机提供Fluke
View软件进行波形传送、在线数据记录、文件备案等 |
波形显示
●
电压、电流、功率的波形
● 真有效值读数，频率
● 光标位置的瞬时值
谱图显示
●
直接显示直至31次的谐波电压、电流和功率
●
光标读取各次谐波的有效值，百分比含量、频率和相位
数值显示
●
电压电流的真有效值、频率、峰值、最大最小平均值、DC
● 功率和功率因数
● 谐波失真总量
● 峰值因数
技术指标
|
功能 |
|
频率范围，基波 |
6-65Hz和直流 |
|
最小输入电平 |
5Vrms或1Arms |
|
电压测量(真有效值) |
|
输入范围 |
5.0V-600Vrms(AC+DC) |
|
基本准确度 |
|
有效值(AC+DC)
|
±(0.5%+2个字) |
|
峰值、DC |
±(2%+3个字) |
|
峰值因数 |
>3.0低于300V，1.56@600V |
|
电流测量(真有效值）(1mV/A)隔离输入
|
|
输入范围 |
1.00mV(A)-1000mVrms(A)(AC+DC)
1.0mV(A)－±2000mVrms(A)峰值
|
|
基本精度 |
|
有效值(AC+DC) |
±(0.5%+3个字)＋探头指标 |
|
峰值、DC |
±(2%+4个字)＋探头指标 |
|
峰值因数
|
>3.0低于600mV，2.0@1000mV |
|
功率测量(1mV/A)隔离输入
|
|
范围 |
0-600kW平均
0-2000kW峰值 |
|
精度(AC+DC) |
±(1%+4个字)＋探头指标(单相) |
|
谐波测量精度，（谐波电平>5%使用20次平滑
） |
|
电压 |
|
基波－13次谐波 |
±(2%+2个字) |
|
15－31次谐波 |
±(8%+2个字) |
|
电流或功率 |
|
基波－13次谐波 |
±(3%+3个字)＋探头指标 |
|
15－31次谐波 |
±(8%+3个字)＋探头指标 |
|
相位
|
|
基波 |
(±2度)＋探头指标 |
|
频率测量精度 |
|
6.0Hz-99.9Hz |
±0.3Hz |
|
其它测量特性 |
|
输入带宽 |
DC,
6Hz-2.1kHz(-0.5dB) |
|
峰值因数(CF)范围 |
1.00-5.00(±4%) |
|
功率因数(PF) |
0.00-1.00(±0.02%) |
|
相位功率因数(DPF) |
0.00-1.00(±0.04@0.30) |
|
相位测量范围 |
-179-180度 |
|
K-因数(KF)范围 |
1.0-30.0(±10%) |
|
安 全
|
|
过载保护 |
|
最大对地隔离电压 |
600V(任何输入端） |
|
保护等级(UL1244) |
IEC
1010-1,
pollution
Degree
2
Insulation
Cat
Ⅲ.
Material
Group
Ⅱ,
600V
|
一般指标
体
积：234×100×64mm
重 量：1.0kg
电池类型：4个C型碱性电池(随机提供)
ANSI/NEDA-144A,
ICE-LR14
寿
命：48小时(连续，无背景灯)
工作温度：0-50℃
储藏温度：－20-60℃
工作湿度：0-30℃:
90% 30-40℃
储藏湿度：90%
显示屏：液晶显示，带背景灯，对比度可调
波形存储(仅F41B)：8个非易失存储器存储电压电流波形及数据
RS232接口：光电隔离，显示或打印输出可选用
Epson FX-80或
HP Thinkjet格式 |
