测试仪－－以太网测试仪

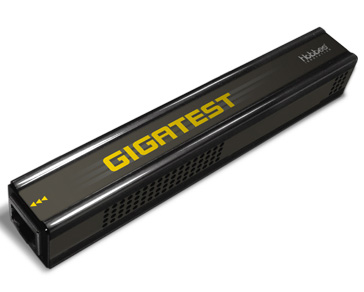

GIGATEST在市场上是一款创新及轻巧的网路测试仪并结合了领先功能，使现场布线与分析更简单又有效率。

GIGATEST在市场上是一款创新及轻巧的网路测试仪并结合了领先功能，使现场布线与分析更简单又有效率。
GIGATEST是一款完美的以太网测试仪，可进行测试和故障排除数据传输与频宽所潜在的问题。 GIGATEST以主从方式工作。 GIGATEST本身可做自动沟通，操作时不需有额外的待命人员在测试的另一端，并可自动启动双向对称或非对称线速传输，同时将测试结果传回并储存于主方GIGATEST。
当在安装非对称的传输网络时，如ADSL下行速度快过于上行速度时，通常两端数据传输速度并不一致，使用一般的回路测试方法难以测试这种不对称的网路GIGATEST独特的不对称回路测试可自订速度做不对称传输速度的检测，以验证ISP业者或电信公司的ADSL传输品质。

• 双向线速千兆封包产生器与分析仪可用于对称和非对称的传输测试
• 可从面板操作发送短封包、长封包或随机长度封包做测试
• 一对GIGATEST可使用为主从方式用于双向或回路传输测试
• 网循环功能测试，在mesh区域网路内可传递测试流给最多达五个GIGATEST
• 透过访问并从互联网上实际下载文件来做互联网连通测试
• 支援实体层(Layer 1) 与资料连接层(Layer 2)回路
• 可透过电脑将GIG​​ATEST旋转开关上的五个客制模式预先设定好，现场操作时只需透过面板上的旋转开关选择操作即可
• 可转动时间选择开关改变测试时间或经由工具软体预先设定改变封包计数
• 在回路测试，用户可自定义封包丢失标准，以判定通过或失败
• 不需复杂的设定便可做非对称网路测试如ADSL测试
• 强大的应用软体，可透过USB连线预先做设定或直接进行测试
• 内建可充电式电池，在现场测试时无须电源

• 所支援的帧格式: 乙太网II IEEE 802.3帧介面

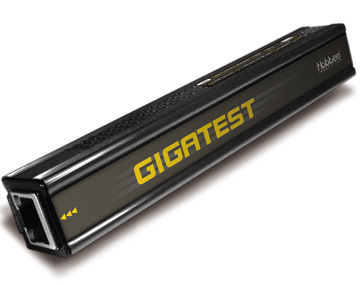

左侧:
• 具有一个10/100/1000 Mbps UTP 乙太网端口
右侧:
• 一个 mini USB 端口
• 一个电源开关

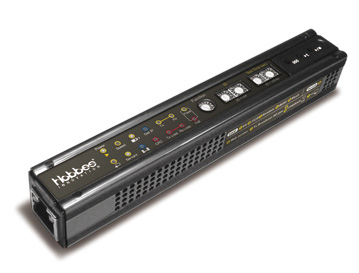

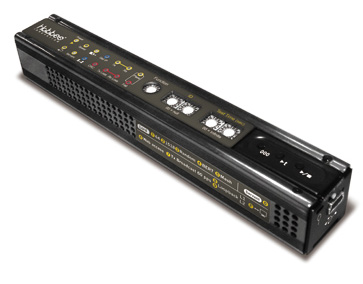

底部:
• 一组16段旋转式切换开关提供不同功能模式选择
• 两组16段旋转式秒速切换开关提供测试速度控制
• 一颗清除记数器按钮 (标示000)
• 一颗封包测试按钮 (标示 t)
• 一颗开始/停止测试按钮(标示/ )
速度与连结模式
• 自动沟通/强制模式:- 10/100Mbps 全双工/半双工
• 1000Mbps 全双工资料流量的产生
传输速率:
• 由装置上的按钮控制线速
• 透过工具软件以 Mbps 为单位自行设置
• 以一对GIGATEST透过工具软件的配置来做非对称速率的ADSL测试
封包长度
• 短封包: 透过装置上的测试按钮来发送64字节封包
• 长封包: 透过装置上的测试按钮来发送1518字节封包
• 随机长度封包: 透过装置上的测试按钮来发送64/128/256/512/1024/1518字节随机封包
• 透过工具软件的配置来发送固定长度为64/128/256/512/768/1024/1518字节的封包帧传输的数据
• 由默认的按钮随机产生可选择固定模式、字节增加模式、随机模式或是经由工具软件设定的误码率测试模式。
时间为基准的测试:
• 透过装置上的旋转式切换钮可作0到255秒测试时间的调整或将旋转式切换钮调为00无时间限制直到停止钮被按下
• 透过工具软件的配置来输入所需要的测试时间
• 封包为基准的测试: 透过工具软件的设定，自订封包计数
• 可产生指定的VLAN Tag ID封包
• 产生指定的目的地IP/来源IP封包流量接收
• 用户可自定义丢包容许率，以确认回路测试为通过或失败
• 一般的测试以无任何封包丢失来确认测试的结果为通过或失败
• 由LED灯号指示以及记录档来显示测试的结果为通过或失败测试模式
• 工具软件中的双向对称回路测试
• 工具软件中的双向非对称回路测试
• 工具软件中的封包产生测试
• A至E段旋转式切换纽为用户定义测试模式可提供预先定义的模板A: P2P测试、B: 封包产生、C: 网站访问、D: 回路测试、E: ADSL 10M/20M快速配置
• 0到9段旋转式切换钮为预设功能与测试模式如下:旋转式切换纽的功能模式 (0到F)
• 0: 从模式，切换至从模式并接受由主端来控制
• 1: 短封包，对称与非对称短封包(64 字节长度)测试含测试结果
• 2: 长封包，对称与非对称长封包(1518 字节长度)测试含测试结果
• 3: 随机封包，对称与非对称随机封包(64到1518字节长度)测试含测试结果
• 4: 误码率回路测试：由主端发送误码率测试码型至从端经由交换目的端与来源端的MAC 地址完成回路测试
• 5: 网状循环: 主端传送测试封包至第一个从端，第一个从端将封包再转寄至第二个从端，最后一个从端再将封包回传至主端
• 6: 网站访问: 由DHCP 取得IP 地址，并由网际网路下载指定的档案
• 7: 广播封包: 每秒传送60 个增加帧长度的广播帧
• 8: 回路(Lay1)：切换到实体层(Layer 1)回路(从模式)
• 9: 回路(Lay2)：切换到资料连接层(Layer 2)回路，与8 相同但同时交换目的端与来源端的MAC 地址与重新计算CRC
• A到E: 客制化设定: 利用电脑作客制化设定配置如ADSL网路测试
• F: 电脑控制: 透过USB端口做控制LED显示状态
电源与测试开始状态
• Speed​​: 连线速度，不同LED闪烁速度频率代表不同连线速度，可辨识出10Mbps, 100Mbps与1000Mbps
• Low Bat: 低电量警示
• Get IP: 从DHCP取得IP的状态
• TX: Data T
• 两颗内置3.7伏NI-MH电池，另外可透过USB传输线与电脑连结供电或以USB外接式电源器供电与充电
