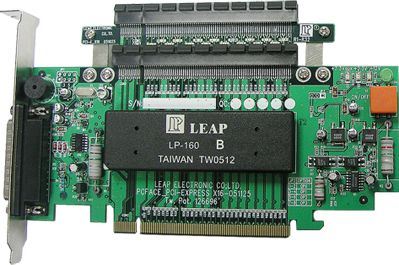

界面保护器 >> PCFACE-PCIE16 |
将PC主机内的PCI-Express接口插槽延伸成为可外接的保护Slot。
提供方便的、安全的PCI-Express接口产品在设计、实验、测试的硬件环境；
更可提高效率2-5倍。可以不关PC主机的Power，只要将保
护器电源关闭，即可热插、拔Slot上的实验卡或测试卡。
具外部电路使用Power过载或短路的良好保护。
各组电源指示灯，Power的故障容易辨识排除，也可外接电源开关及指示灯。
特色
将PC主机内的PCI-Express接口插槽延伸成为可外接的保护Slot。
提供方便的、安全的PCI-Express接口产品在设计、实验、测试的硬件环境；
更可提高效率2-5倍。
可以不关PC主机的Power，只要将保护器电源关闭，即可热插、拔Slot上
的实验卡或测试卡。
具外部电路使用Power过载或短路的良好保护。
各组电源指示灯，Power的故障容易辨识排除，也可外接电源开关及指示灯。
ASIC系统设计、稳定性佳、容易维护。
支援：x1，x4，x8，x16的PCI-Express适配卡。
可选购PCI-Express插槽保护板以增加使用年限。
产品应用
各种PCI-Express适配卡的设计实验、生产测试使用。
学术教育单位PCI-Express接口的教学、实验、设计课程使用。
PCI-Express界面各种延伸、扩充保护的应用。
硬件规格
PCFACE-PCIE16上各组Power外接负载规格：
+3.3V : 3.5Amp±5%
+3.3VAUX : 750mA±5%
+12V : 5Amp±5%
For PCI-Express V1.1版本硬件规范
体积:180(W) x 25(H) x 100(D)mm
重量: 0.18kg
操作环境温度:+5℃＆#8764;+45℃
操作环境湿度:90% noncondensing
操作环境高度:5000m
兼容性测试LIST
PCI-Expressx1 接口网络卡
PCI-Expressx4 适配卡
PCI-Expressx8 适配卡
PCI-Expressx16 接口显示卡
标准配备
主卡x 1
手册x 1
CD-ROM x 1
固定铁片x 2
M3螺丝x 8
PCI-Express x1, x4, x8, x16延伸插槽保护板
(不同通道的适配卡需搭配延伸保护插槽板使用)
|
|
|
|
|
