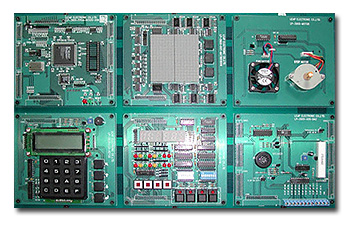

教学仪器>> LP-3900
售价： 9750元
|
特色
●工业级模块化设计,可依需求搭配FPGA,DSP或MPU系统板,人机接口,I/O扩充,机电整合,感应单元,万用板..等等众多模块,学习研究甚至商业应用均无限制
●可使用数字硬件描述语言法(VHDL）及电路绘图法(Graphic）来发展电路
●采用超过20,000gate的超大型FPGA,可以发展复杂应用
●积木结构,可以垂直或平行紧密结合, 迅速组合出专题或工业控制所需要的电路
●使用Print Port直接在原厂的发展系统下DownLoad
●可使用烧录器烧录FPGA程序到EPROM , 发展系统可Stand-Alone运作
●适用WIN95/98/2000/NT操作系统
模组规格
芯片系列模块 :
● LP3900-FPGA-XCS20-208芯片模块
1. 使用XILINX XCS-20-208
2. 标准频率40M/20M/10M/5.0MHz
3. 具有EPROM Socket,可以将FPGA的资料烧录进EPROM或FLASH中, 发展系统独立运作人机接口系列模块
● LP3900-LCD-KEY20 实验模块
1. 使用16X2 文字型LCD显示器(可自行换成图形式 LCD )
2. 4X4 矩阵键盘
3. 脉波按钮 x 4
4. 蜂鸣器 x 1
● LP3900-DOT-MATRIX16X16实验模块
1. 使用16X16双色点矩阵型LED
2. 脉波按钮 x 3
● LP3900-LED-KEY16 实验模块
1. 六位数七节显示器 x 1
2. 5mm LED(红黄绿) 输出 x16
3. 带灯逻辑输入按钮 x 4
4. 逻辑脉冲输入按钮 x 4
I/O扩充系列模块 :
● LP3900-AD9-DA2实验模块
1. 8 组12bits A/D 输入
2. 1 组 8bits A/D 输入
3. 2 组12bits D/A 输出
4.1组温度感应实验电路
5. 1 组喇叭输出(频率500Hz-6KHz)
机电整合系列模块 :
● LP3900-MOTOR 实验模块
1.1组四相12V步进马达
.步进马达位置控制
.步进马达速度控制
.步进马达加减速控制
2.1组12V直流风扇
.风扇马达转速控制
.风扇马达加减速度控制
系统平台 :
● LP3900-POWER-STATION
1. 采用平面展开式结构, 适合基础教学和专题应用
2. 输出+5V3.0A,+12V2.0A,12V0.3A
注:标准配备为以上六片模块和系统平台
选购品
万用板 :
● LP3900-UNIVERSAL-BOARD
* 标准LP-3900结构,包含BUS连接器
* 使用者可以迅速发展自己的电路
硬件规格
体积 : 455 x 290 x 110 mm
重量 : 5.0 Kgs
操作温度 : +5℃ to +45℃
操作湿度 : to 90% noncondensing
操作高度 : to 5000 m
电器规格
100-240V 50/60 Hz AC输入
Print Port Download界面
备 注
DSP 和 MPU 之模块为选购 |
|
|
|
|
|
|
|
