教学仪器>> FPT-1 |
|
在过去，一个电子工程师要设计一个电路，就必须使用万用板及大量的逻辑组件来做实验，单是焊接各组件的电路接脚就己经令人十分的气馁，更不用说发生错误时要修改的辛酸了。现在只要电子工程师使用可规划逻辑组件，只需在软件上做设计修改，并经过软件的运作即可完成。就像在实验桌上制作一颗属于自己的电路组件，这不但可学习新芯片使用技术，同时可缩小电路板面积，创造轻薄短小的电子产品
力浦电子以一个初学者的需求，设计出ALTERA，XILINX二大厂牌的CPLD/FPGA平台供选择学习，免除焊接QFP芯片及实验线路的麻烦。并得到二大公司的授权提供支持发展软件，让有兴趣者排除障碍，跨入CPLD/FPGA的领域
特色
● 利用CPLD/FPGA提供的软硬件发展境学习最新逻辑IC设计，以取代TTL/CMOS繁杂的硬件设计
● 可使用电路绘图法( Graphic）及数字硬件描述语言法(VHDL,'ABEL,AHDL)来发展电路,使用Print Port直接在原厂发展系统下Download,将设计完成程序，烧录到EPROM（FLASH）即可独立运作
● 适用WIN95/98/2000/NT操作系统
● 模块化设计
● 使用者可自行选购学习ALTERA或XILINX
● 昂贵的芯片板可重复使用
● 不需焊接QFP包装大量节省工时

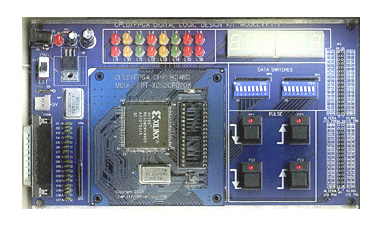

● FPT-1实验器硬件规格
支持组件
● ALTERA:
EPF10K10TC144(TQFP144pin)
FPT-EPF10K10TC144
● XILINX:
XCS10TQ144(TQFP144pin）
FPT-XCS10TQ144● 8x2 LED显示输出
● 8x2 逻辑输入指拨开关。
● 4个脉冲按键产生器（2个正脉冲、2个负脉冲）
● 6位数七节显示器
● 具有红色电源指示灯
● 内含10 MHz振荡器
● 附电源开关切换Adaptor或Extend Power Pin
● 25 pin D Type Connector (Printer Port下载 FPGA）
● 采用DC 9V Adaptor或Extend Power Pin给使用者使用，规格为 DC 5V
● 支持ALTERA MAX+ Plus II Base line发展系统或 XILINX Foundation发展系统
● 未使用的I/O Pin扩充区，可供使用者定义使用
实验内容
● 组合逻辑电路的设计、仿真、测试：
1.基本逻辑 6.多任务器
2.减法器 7.加法器
3.译码器 8.编码器
4.组合逻辑 9.解多任务器
5.比较器
● 序向逻辑电路的设计、仿真、测试：
1.正反器 4.同步计数器
2.移位缓存器 5.异步计数器
3.移位计数缓存器
● 专题应用实验：
1.数字钟
2.计数器
3.电子闹钟
4.交通号志控制
5.电子骰子
6.VHDL/AHDL语言设计
7.扩充I/O Pin可任意设计
适用学习范围
基础逻辑
数字电路设计
数字系统设计
微算机原理
CPLD/FPGA芯片设计 |
|
|
|
|
|
|
|
|
|
