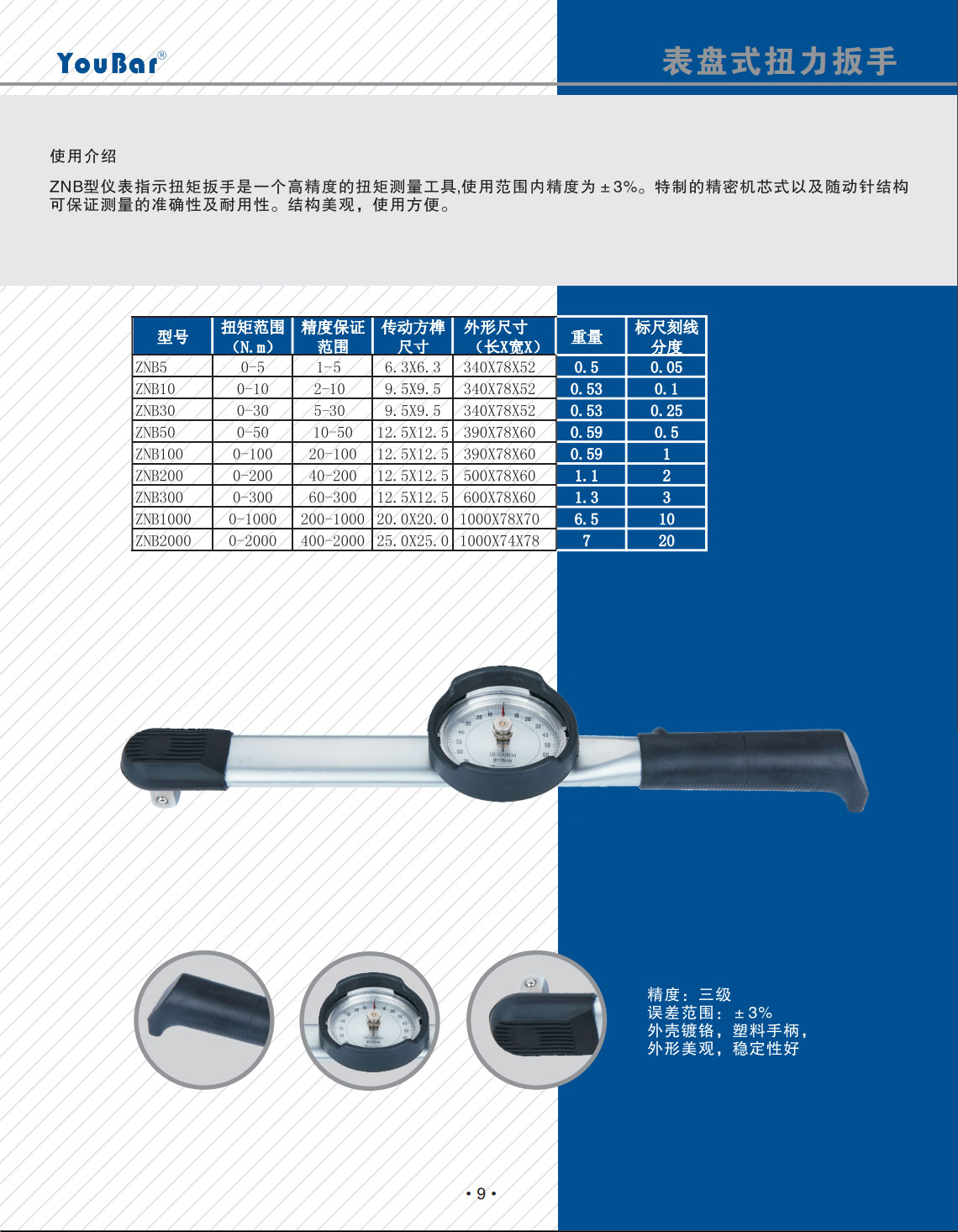

表盘式扭矩力扳手 |
|
|
|
手册资料 |
|
|
使用介绍

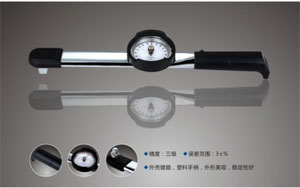

ZNB型仪表指示扭矩扳手是一个高精度的扭矩测量工具,使用范围内精度为±3%。特制的精密机芯式以及随动针结构可保证测量的准确性及耐用性。结构美观,使用方便。(图片仅为参考,技术更新以实物为准) |
型号 |
扭矩范围(N.m) |
精度保证范围(N.m) |
传动方榫尺寸(mm) |
外形尺寸
(长X宽X高) |
重量 |
标尺刻线分度(N.m) |
ZNB5 |
0-5 |
1-5 |
6.3X6.3 |
340X78X52 |
0.50
|
0.05 |
ZNB10 |
0-10 |
2-10 |
9.5X9.5 |
340X78X52 |
0.53
|
0.1 |
ZNB30 |
0-30 |
5-30 |
9.5X9.5 |
340X78X52 |
0.53
|
0.25 |
ZNB50 |
0-50 |
10-50 |
12.5X12.5 |
390X78X60 |
0.59
|
0.5 |
ZNB100 |
0-100 |
20-100 |
12.5X12.5 |
390X78X60 |
0.59
|
1 |
ZNB200 |
0-200 |
40-200 |
12.5X12.5 |
500X78X60 |
1.10
|
2 |
ZNB300 |
0-300 |
60-300 |
12.5X12.5 |
600X78X60 |
1.30
|
3 |
ZNB1000 |
0-1000 |
200-1000 |
20.0X20.0 |
1000X78X70 |
6.50
|
10 |
ZNB2000 |
0-2000 |
400-2000 |
25.0X25.0 |
1000X74X78 |
7.00
|
20 |
|
|
|
|
|
|
