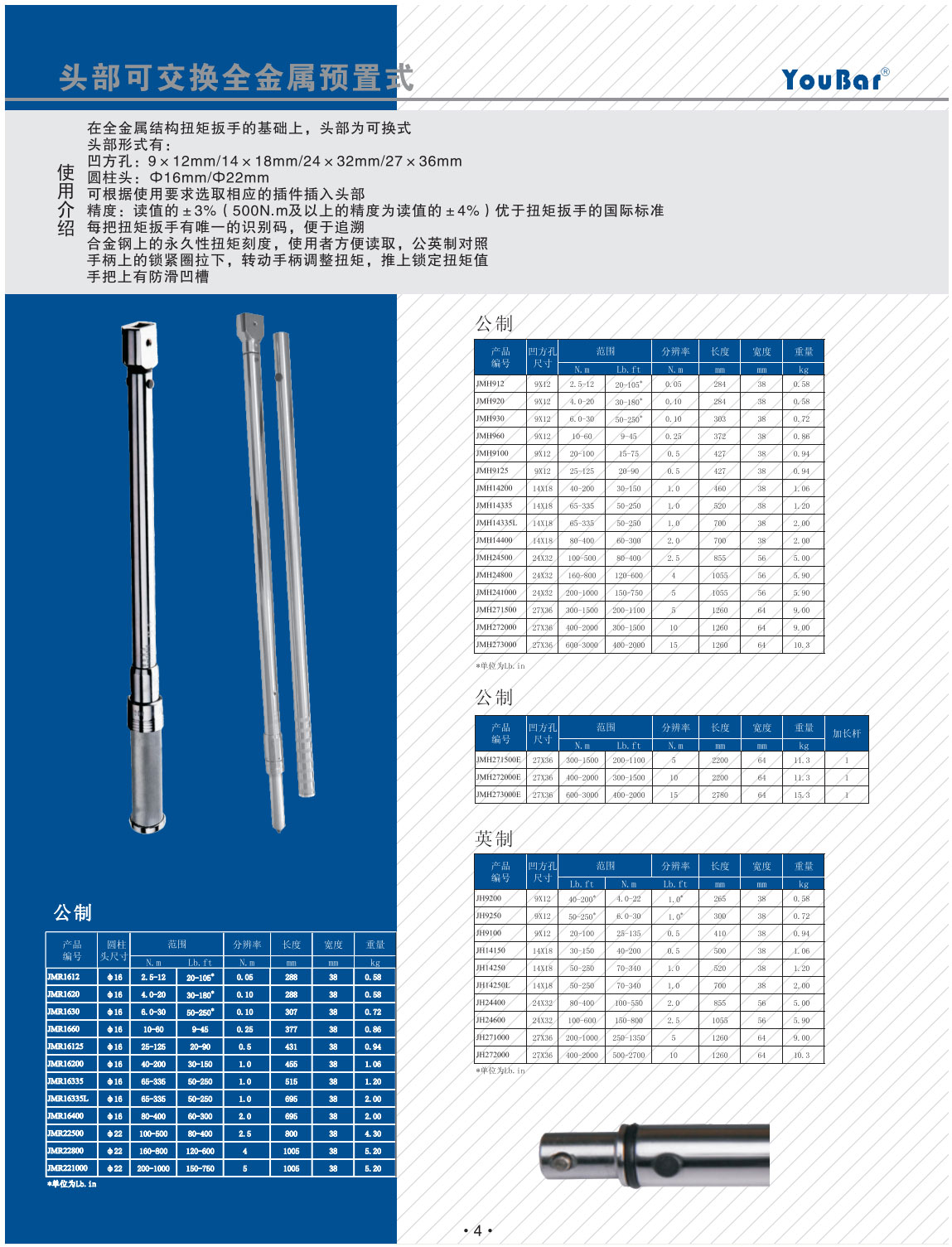

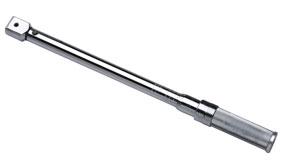

头部可交换全金属预置式扭力扳手 |
|
|
|
|
 |
手册资料 |
|
|
|
|
使用介绍
全金属结构，头部为可换式
头部形式有：
凹方孔：
9×12mm
14×18mm
24×32mm
27×36mm
圆柱头：Ф16mm
Ф22mm
可根据使用要求选取相应的插件插入头部
精度：读值的±3%（500N.m及以上的精度为读值的±4%）
合金钢上刻印公英制双扭矩刻度。
手柄上的锁紧圈拉下，转动手柄调整扭矩，推上锁定扭矩值
手把上有防滑凹槽 |
|
公制 |
|
产品编号 |
凹方孔
尺寸 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
|
N.m |
Lb.ft |
N.m |
mm |
mm |
kJ |
|
JMH912 |
9X12 |
2.5-12 |
20-105* |
0.05
|
284 |
38 |
0.58
|
|
JMH920 |
9X12 |
4.0-20 |
30-180* |
0.10
|
284 |
38 |
0.58
|
|
JMH930 |
9X12 |
6.0-30 |
50-250* |
0.10
|
303 |
38 |
0.72
|
|
JMH960 |
9X12 |
10-60 |
9-45 |
0.25
|
372 |
38 |
0.86
|
|
JMH9100 |
9X12 |
20-100 |
15-75 |
0.5
|
427 |
38 |
0.94
|
|
JMH9125 |
9X12 |
25-125 |
20-90 |
0.5
|
427 |
38 |
0.94
|
|
JMH14200 |
14X18 |
40-200 |
30-150 |
1.0
|
460 |
38 |
1.06
|
|
JMH14335 |
14X18 |
65-335 |
50-250 |
1.0
|
520 |
38 |
1.20
|
|
JMH14335L |
14X18 |
65-335 |
50-250 |
1.0
|
700 |
38 |
2.00
|
|
JMH14400 |
14X18 |
80-400 |
60-300 |
2.0
|
700 |
38 |
2.00
|
|
JMH24500 |
24X32 |
100-500 |
80-400 |
2.5
|
855 |
56 |
5.00
|
|
JMH24800 |
24X32 |
160-800 |
120-600 |
4
|
1055 |
56 |
5.90
|
|
JMH241000 |
24X32 |
200-1000 |
150-750 |
5
|
1055 |
56 |
5.90
|
|
JMH271500 |
27X36 |
300-1500 |
200-1100 |
5
|
1260 |
64 |
9.00
|
|
JMH272000 |
27X36 |
400-2000 |
300-1500 |
10
|
1260 |
64 |
9.00
|
|
JMH273000 |
27X36 |
600-3000 |
400-2000 |
15
|
1260 |
64 |
10.3
|
|
|
|
|
产品编号 |
凹方孔
尺寸 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
加长杆 |
|
N.m |
Lb.ft |
N.m |
mm |
mm |
kJ |
|
JMH271500E |
27X36 |
300-1500 |
200-1100 |
5
|
2200 |
64 |
11.3
|
1 |
|
JMH272000E |
27X36 |
400-2000 |
300-1500 |
10
|
2200 |
64 |
11.3
|
1 |
|
JMH273000E |
27X36 |
600-3000 |
400-2000 |
15
|
2780 |
64 |
15.3
|
1 |
|
|
|
|
产品编号 |
圆柱头尺寸 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
|
N.m |
Lb.ft |
N.m |
mm |
mm |
kJ |
|
JMR1612 |
ф16 |
2.5-12 |
20-105* |
0.05
|
288 |
38 |
0.58
|
|
JMR1620 |
ф16 |
4.0-20 |
30-180* |
0.10
|
288 |
38 |
0.58
|
|
JMR1630 |
ф16 |
6.0-30 |
50-250* |
0.10
|
307 |
38 |
0.72
|
|
JMR1660 |
ф16 |
10-60 |
9-45 |
0.25
|
377 |
38 |
0.86
|
|
JMR16125 |
ф16 |
25-125 |
20-90 |
0.5
|
431 |
38 |
0.94
|
|
JMR16200 |
ф16 |
40-200 |
30-150 |
1.0
|
455 |
38 |
1.06
|
|
JMR16335 |
ф16 |
65-335 |
50-250 |
1.0
|
515 |
38 |
1.20
|
|
JMR16335L |
ф16 |
65-335 |
50-250 |
1.0
|
695 |
38 |
2.00
|
|
JMR16400 |
ф16 |
80-400 |
60-300 |
2.0
|
695 |
38 |
2.00
|
|
JMR22500 |
ф22 |
100-500 |
80-400 |
2.5
|
800 |
38 |
4.30
|
|
JMR22800 |
ф22 |
160-800 |
120-600 |
4
|
1005 |
38 |
5.20
|
|
JMR221000 |
ф22 |
200-1000 |
150-750 |
5
|
1005 |
38 |
5.20
|
|
|
|
|
英制 |
|
产品编号 |
凹方孔
尺寸 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
|
Lb.ft |
N.m |
Lb.ft |
mm |
mm |
kJ |
|
JH9200 |
9X12 |
40-200* |
4.0-22 |
1.0* |
265 |
38 |
0.58
|
|
JH9250 |
9X12 |
50-250* |
6.0-30 |
1.0* |
300 |
38 |
0.72
|
|
JH9100 |
9X12 |
20-100 |
25-135 |
0.5
|
410 |
38 |
0.94
|
|
JH14150 |
14X18 |
30-150 |
40-200 |
0.5
|
500 |
38 |
1.06
|
|
JH14250 |
14X18 |
50-250 |
70-340 |
1.0
|
520 |
38 |
1.20
|
|
JH14250L |
14X18 |
50-250 |
70-340 |
1.0
|
700 |
38 |
2.00
|
|
JH24400 |
24X32 |
80-400 |
100-550 |
2.0
|
855 |
56 |
5.00
|
|
JH24600 |
24X32 |
100-600 |
150-800 |
2.5
|
1055 |
56 |
5.90
|
|
JH271000 |
27X36 |
200-1000 |
250-1350 |
5
|
1260 |
64 |
9.00
|
|
JH272000 |
27X36 |
400-2000 |
500-2700 |
10
|
1260 |
64 |
10.3
|
|
|
*单位为Lb.in |
|
|
|
|
|
|
