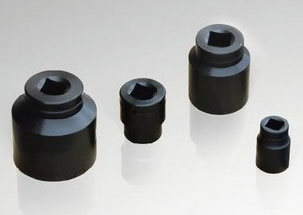

气动套筒

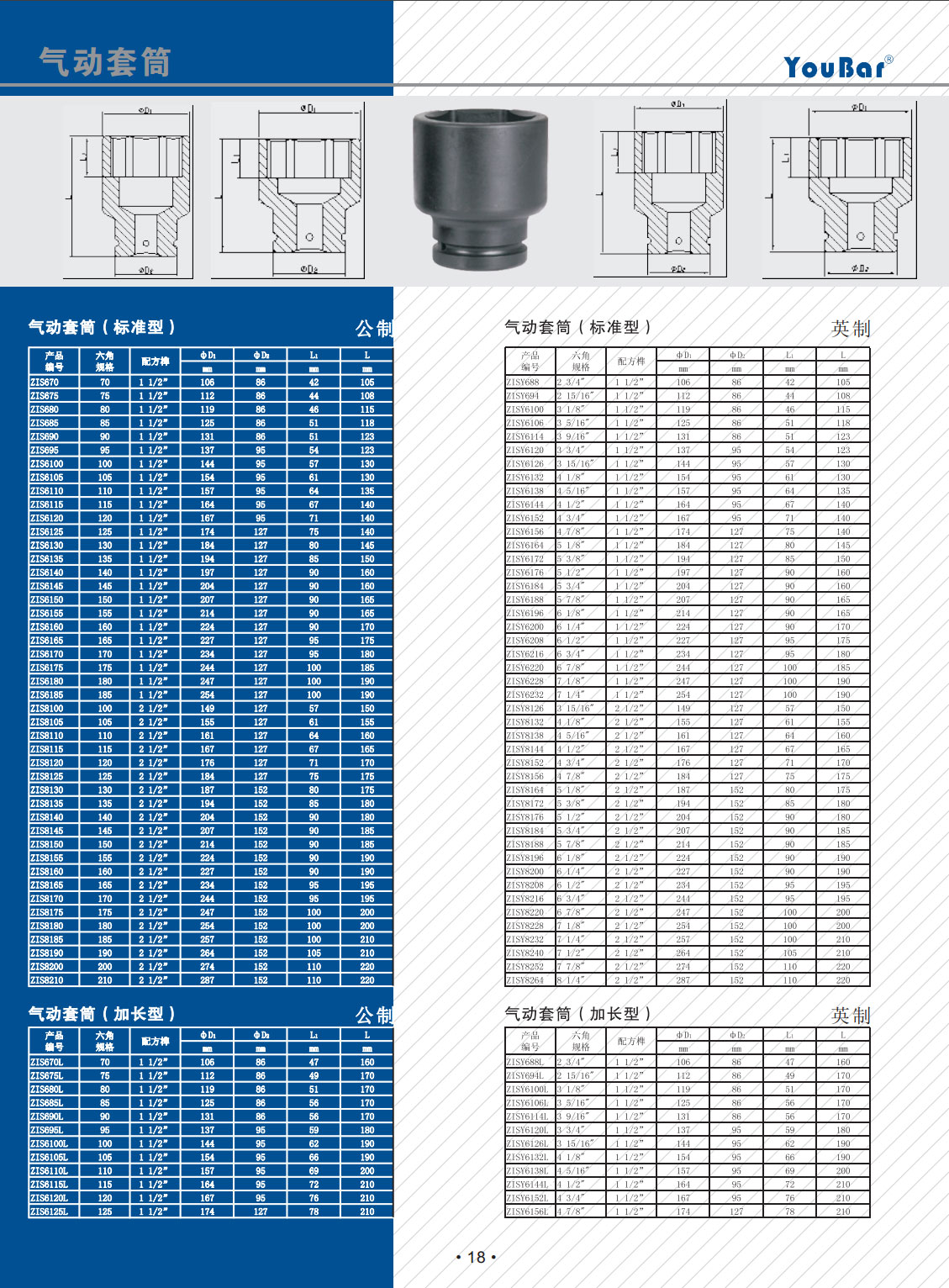

手册资料
气动套筒（标准型）公制
产品编号 六角规格 配方榫 фD1 фD2 L1 L
mm mm mm mm
ZIS670 70 1 1/2” 106 86 42 105
ZIS675 75 1 1/2” 112 86 44 108
ZIS680 80 1 1/2” 119 86 46 115
ZIS685 85 1 1/2” 125 86 51 118
ZIS690 90 1 1/2” 131 86 51 123
ZIS695 95 1 1/2” 137 95 54 123
ZIS6100 100 1 1/2” 144 95 57 130
ZIS6105 105 1 1/2” 154 95 61 130
ZIS6110 110 1 1/2” 157 95 64 135
ZIS6115 115 1 1/2” 164 95 67 140
ZIS6120 120 1 1/2” 167 95 71 140
ZIS6125 125 1 1/2” 174 127 75 140
ZIS6130 130 1 1/2” 184 127 80 145
ZIS6135 135 1 1/2” 194 127 85 150
ZIS6140 140 1 1/2” 197 127 90 160
ZIS6145 145 1 1/2” 204 127 90 160
ZIS6150 150 1 1/2” 207 127 90 165
ZIS6155 155 1 1/2” 214 127 90 165
ZIS6160 160 1 1/2” 224 127 90 170
ZIS6165 165 1 1/2” 227 127 95 175
ZIS6170 170 1 1/2” 234 127 95 180
ZIS6175 175 1 1/2” 244 127 100 185
ZIS6180 180 1 1/2” 247 127 100 190
ZIS6185 185 1 1/2” 254 127 100 190
ZIS8100 100 2 1/2” 149 127 57 150
ZIS8105 105 2 1/2” 155 127 61 155
ZIS8110 110 2 1/2” 161 127 64 160
ZIS8115 115 2 1/2” 167 127 67 165
ZIS8120 120 2 1/2” 176 127 71 170
ZIS8125 125 2 1/2” 184 127 75 175
ZIS8130 130 2 1/2” 187 152 80 175
ZIS8135 135 2 1/2” 194 152 85 180
ZIS8140 140 2 1/2” 204 152 90 180
ZIS8145 145 2 1/2” 207 152 90 185
ZIS8150 150 2 1/2” 214 152 90 185
ZIS8155 155 2 1/2” 224 152 90 190
ZIS8160 160 2 1/2” 227 152 90 190
ZIS8165 165 2 1/2” 234 152 95 195
ZIS8170 170 2 1/2” 244 152 95 195
ZIS8175 175 2 1/2” 247 152 100 200
ZIS8180 180 2 1/2” 254 152 100 200
ZIS8185 185 2 1/2” 257 152 100 210
ZIS8190 190 2 1/2” 264 152 105 210
ZIS8200 200 2 1/2” 274 152 110 220
ZIS8210 210 2 1/2” 287 152 110 220

气动套筒（加长型）公制
产品编号 六角规格 配方榫 фD1 фD2 L1 L
mm mm mm mm
ZIS670L 70 1 1/2” 106 86 47 160
ZIS675L 75 1 1/2” 112 86 49 170
ZIS680L 80 1 1/2” 119 86 51 170
ZIS685L 85 1 1/2” 125 86 56 170
ZIS690L 90 1 1/2” 131 86 56 170
ZIS695L 95 1 1/2” 137 95 59 180
ZIS6100L 100 1 1/2” 144 95 62 190
ZIS6105L 105 1 1/2” 154 95 66 190
ZIS6110L 110 1 1/2” 157 95 69 200
ZIS6115L 115 1 1/2” 164 95 72 210
ZIS6120L 120 1 1/2” 167 95 76 210
ZIS6125L 125 1 1/2” 174 127 78 210

气动套筒（标准型）英制
产品编号 六角规格 配方榫 фD1 фD2 L1 L
mm mm mm mm
ZISY688 2 3/4" 1 1/2” 106 86 42 105
ZISY694 2 15/16" 1 1/2” 112 86 44 108
ZISY6100 3 1/8" 1 1/2” 119 86 46 115
ZISY6106 3 5/16" 1 1/2” 125 86 51 118
ZISY6114 3 9/16" 1 1/2” 131 86 51 123
ZISY6120 3 3/4" 1 1/2” 137 95 54 123
ZISY6126 3 15/16" 1 1/2” 144 95 57 130
ZISY6132 4 1/8" 1 1/2” 154 95 61 130
ZISY6138 4 5/16" 1 1/2” 157 95 64 135
ZISY6144 4 1/2" 1 1/2” 164 95 67 140
ZISY6152 4 3/4" 1 1/2” 167 95 71 140
ZISY6156 4 7/8" 1 1/2” 174 127 75 140
ZISY6164 5 1/8" 1 1/2” 184 127 80 145
ZISY6172 5 3/8" 1 1/2” 194 127 85 150
ZISY6176 5 1/2" 1 1/2” 197 127 90 160
ZISY6184 5 3/4" 1 1/2” 204 127 90 160
ZISY6188 5 7/8" 1 1/2” 207 127 90 165
ZISY6196 6 1/8" 1 1/2” 214 127 90 165
ZISY6200 6 1/4" 1 1/2” 224 127 90 170
ZISY6208 6 1/2" 1 1/2” 227 127 95 175
ZISY6216 6 3/4" 1 1/2” 234 127 95 180
ZISY6220 6 7/8" 1 1/2” 244 127 100 185
ZISY6228 7 1/8" 1 1/2” 247 127 100 190
ZISY6232 7 1/4" 1 1/2” 254 127 100 190
ZISY8126 3 15/16" 2 1/2” 149 127 57 150
ZISY8132 4 1/8" 2 1/2” 155 127 61 155
ZISY8138 4 5/16" 2 1/2” 161 127 64 160
ZISY8144 4 1/2" 2 1/2” 167 127 67 165
ZISY8152 4 3/4" 2 1/2” 176 127 71 170
ZISY8156 4 7/8" 2 1/2” 184 127 75 175
ZISY8164 5 1/8" 2 1/2” 187 152 80 175
ZISY8172 5 3/8" 2 1/2” 194 152 85 180
ZISY8176 5 1/2" 2 1/2” 204 152 90 180
ZISY8184 5 3/4" 2 1/2” 207 152 90 185
ZISY8188 5 7/8" 2 1/2” 214 152 90 185
ZISY8196 6 1/8" 2 1/2” 224 152 90 190
ZISY8200 6 1/4" 2 1/2” 227 152 90 190
ZISY8208 6 1/2" 2 1/2” 234 152 95 195
ZISY8216 6 3/4" 2 1/2” 244 152 95 195
ZISY8220 6 7/8" 2 1/2” 247 152 100 200
ZISY8228 7 1/8" 2 1/2” 254 152 100 200
ZISY8232 7 1/4" 2 1/2” 257 152 100 210
ZISY8240 7 1/2" 2 1/2” 264 152 105 210
ZISY8252 7 7/8" 2 1/2” 274 152 110 220
ZISY8264 8 1/4" 2 1/2” 287 152 110 220

气动套筒（加长型）英制
产品编号 六角规格 配方榫 фD1 фD2 L1 L
mm mm mm mm
ZISY688L 2 3/4" 1 1/2” 106 86 47 160
ZISY694L 2 15/16" 1 1/2” 112 86 49 170
ZISY6100L 3 1/8" 1 1/2” 119 86 51 170
ZISY6106L 3 5/16" 1 1/2” 125 86 56 170
ZISY6114L 3 9/16" 1 1/2” 131 86 56 170
ZISY6120L 3 3/4" 1 1/2” 137 95 59 180
ZISY6126L 3 15/16" 1 1/2” 144 95 62 190
ZISY6132L 4 1/8" 1 1/2” 154 95 66 190
ZISY6138L 4 5/16" 1 1/2” 157 95 69 200
ZISY6144L 4 1/2" 1 1/2” 164 95 72 210
ZISY6152L 4 3/4" 1 1/2” 167 95 76 210
ZISY6156L 4 7/8" 1 1/2” 174 127 78 210
