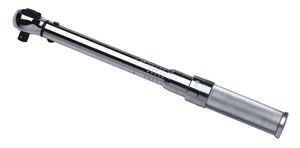

棘轮可换向全金属预置式扭力扳手 |
|
|
|
|
 |
手册资料 |
|
|
|
使用介绍
扭矩扳手为全金属结构，设计合理，使用寿命长。
棘轮头可顺时针或逆时针切换，高强度合金钢制造棘轮。
精度：读值的±3%（500N.m及以上的精度为读值的±4%）
合金钢刻印公英制双刻度扭矩，表面电镀高档工具硬铬，美观大方。 |
|
公制 |
|
产品编号 |
驱动方榫 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
|
N.m |
Lb.ft |
N.m |
mm |
mm |
kJ |
|
JM112 |
1/4" |
2.5-12 |
20-105* |
0.05
|
290 |
38 |
0.68
|
|
JM120 |
1/4" |
4.0-20 |
30-180* |
0.10
|
290 |
38 |
0.68
|
|
JM230 |
3/8" |
6.0-30 |
50-250* |
0.10
|
318 |
38 |
0.82
|
|
JM330 |
1/2" |
6.0-30 |
50-250* |
0.10
|
318 |
38 |
0.82
|
|
JM260 |
3/8" |
10-60 |
9-45 |
0.25
|
388 |
38 |
0.96
|
|
JM360 |
1/2" |
10-60 |
9-45 |
0.25
|
388 |
38 |
0.96
|
|
JM2100 |
3/8" |
20-100 |
15-75 |
0.5
|
443 |
38 |
1.04
|
|
JM3100 |
1/2" |
20-100 |
15-75 |
0.5
|
443 |
38 |
1.04
|
|
JM2125 |
3/8" |
25-125 |
20-90 |
0.5
|
443 |
38 |
1.04
|
|
JM3125 |
1/2" |
25-125 |
20-90 |
0.5
|
443 |
38 |
1.04
|
|
JM3200 |
1/2" |
40-200 |
30-150 |
1.0
|
468 |
40 |
1.16
|
|
JM3335 |
1/2" |
65-335 |
50-250 |
1.0
|
528 |
40 |
1.30
|
|
JM4335 |
3/4" |
65-335 |
50-250 |
1.0
|
528 |
40 |
1.34
|
|
JM3335L |
1/2" |
65-335 |
50-250 |
1.0
|
700 |
40 |
2.10
|
|
JM4335L |
3/4" |
65-335 |
50-250 |
1.0
|
700 |
40 |
2.15
|
|
JM4400 |
3/4" |
80-400 |
60-300 |
2.0
|
700 |
57 |
3.00
|
|
JM4500S |
3/4" |
100-500 |
80-400 |
2.5
|
700 |
57 |
3.00
|
|
JM4500 |
3/4" |
100-500 |
80-400 |
2.5
|
855 |
60 |
5.00
|
|
JM4800 |
3/4" |
160-800 |
120-600 |
4
|
1055 |
60 |
5.90
|
|
JM5800 |
1" |
160-800 |
120-600 |
4
|
1055 |
60 |
5.90
|
|
JM41000 |
3/4" |
200-1000 |
150-750 |
5
|
1055 |
60 |
5.90
|
|
JM51000 |
1" |
200-1000 |
150-750 |
5
|
1055 |
60 |
5.90
|
|
JM51500 |
1" |
300-1500 |
200-1100 |
5
|
1260 |
72 |
9.20
|
|
JM52000 |
1" |
400-2000 |
300-1500 |
10
|
1260 |
72 |
9.20
|
|
JM53000 |
1" |
600-3000 |
400-2000 |
15
|
1260 |
72 |
10.5
|
|
|
|
|
产品编号 |
驱动方榫 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
加长杆 |
|
N.m |
Lb.ft |
N.m |
mm |
mm |
kJ |
|
JM51500E |
1" |
300-1500 |
200-1100 |
5
|
2200 |
72 |
11.5
|
1 |
|
JM52000E |
1" |
400-2000 |
300-1500 |
10
|
2200 |
72 |
11.5
|
1 |
|
JM53000E |
1" |
600-3000 |
400-2000 |
15
|
2780 |
72 |
15.5
|
1 |
|
|
|
|
英制 |
|
产品编号 |
驱动方榫 |
范围 |
分辨率 |
长度 |
宽度 |
重量 |
|
Lb.ft |
N.m |
Lb.ft |
mm |
mm |
kJ |
|
J1200 |
1/4" |
40-200* |
4.0-22 |
1.0* |
280 |
38 |
0.68
|
|
J2250 |
3/8" |
50-250* |
6.0-30 |
1.0* |
315 |
38 |
0.82
|
|
J2100 |
3/8" |
20-100 |
25-135 |
0.5
|
425 |
38 |
1, .04
|
|
J3100 |
1/2" |
20-100 |
25-135 |
0.5
|
425 |
38 |
1.04
|
|
J3150 |
1/2" |
30-150 |
40-200 |
0.5
|
505 |
40 |
1.16
|
|
J3250 |
1/2" |
50-250 |
70-340 |
1.0
|
525 |
40 |
1.30
|
|
J4250 |
3/4" |
50-250 |
70-340 |
1.0
|
525 |
40 |
1.34
|
|
J3250L |
1/2" |
50-250 |
70-340 |
1.0
|
705 |
40 |
2.10
|
|
J4250L |
3/4" |
50-250 |
70-340 |
1.0
|
705 |
40 |
2.15
|
|
J4400 |
3/4" |
80-400 |
100-550 |
2.0
|
855 |
60 |
5.00
|
|
J4600 |
3/4" |
100-600 |
150-800 |
2.5
|
1055 |
60 |
5.90
|
|
J5600 |
1" |
100-600 |
150-800 |
2.5
|
1055 |
60 |
5.90
|
|
J51000 |
1" |
200-1000 |
250-1350 |
5
|
1260 |
72 |
9.20
|
|
J52000 |
1" |
400-2000 |
500-2700 |
10
|
1260 |
72 |
10.5
|
|
|
*单位为Lb.in |
|
|
|
|
|
|
|
|
